Что нового в строительных лесах



Высокие объёмы строительства в уральском регионе рождают повышенный спрос на строительный инвентарь и оснастку, в частности – на строительные леса. Наиболее востребованными являются конструкции максимально адаптированные к условиям на строительной площадке. При работе со зданиями сложной конфигурации или на неровных поверхностях, необходимы леса, отличающиеся высокой технологичностью, простотой и быстротой сборки, не требующей болтовых соединений. На смену ржавеющим и неустойчивым конструкциям приходят надежные и красивые леса, не портящие внешнего вида здания и служащие во много раз дольше.

Отечественный рынок строительных лесов достаточно насыщен. Еще в советские времена практически в каждом регионе было налажено свое производство, и теперь на базе этих предприятий возобновляется новое.
В УрФО существуют как крупные производители, так и множество мелких предприятий, ориентированных на удовлетворение спроса в своем регионе. Если сравнивать ситуацию на рынке строительных лесов со смежной сферой – рынком опалубочных систем, то ситуация в «лесном секторе» более динамична. Прежде всего, это связано с модернизацией существующих типов лесов, и массовым отказом от устаревших строительных конструкций штыревого и хомутового типов. По словам менеджера ЗАО «Химкор» Сергея Владимировича Вяткина строители все чаще отдают предпочтение современным лесам. Штыревые и хомутовые леса постепенно выходят из “моды”, все большую популярность приобретают рамные клиновые конструкции. Немаловажную роль играет и мобильность – повышенным спросом пользуются легкие передвижные леса и вышки-туры.
Большим спросом сейчас пользуются рамные леса – они используются в основном на прямых фасадах зданий. Эти системы представляют собой конструкции из стоек, ригелей, горизонтальных диагоналей и вертикальных откосов, изготовленных из гальванизированной стальной трубы. Несущий каркас рамных лесов имеет высокую пространственную жесткость и хорошо сопротивляется всевозможным силовым воздействиям, включая нагрузки от людей и технического оборудования, а также нештатные – удар автомобиля, колебания тента при сильном ветре.
Рамные леса состоят из нескольких базовых элементов, монтаж которых, подчинен логической последовательности: в опорные башмаки вставляются стойки, а стойки стыкуются между собой с помощью патрубков по принципу «труба в трубу». При помощи язычковых замков крепление связей происходит быстро и надежно, а небольшой вес рамы не вызывает трудностей при монтаже. В то же время, ширина рамы обеспечивает достаточную зону проведения работ, а шаг между рамами - быстрый монтаж конструкции. Сборка лесов происходит без применения болтов. Для сборки-разборки строительных лесов не нужна высокая квалификация рабочих - все геометрические параметры получаются автоматически, и не требуют дополнительной выверки. Так, например, леса площадью в 200 кв. м. вчетвером можно собрать за 40 минут. Использование дополнительных элементов (консоли, фермы и др.) позволяет изменять рабочее пространство лесов и придавать их конструкции требуемую конфигурацию.
Крепление лесов этого типа к фасаду осуществляется при помощи кронштейнов и саморасклинивающихся пробок (анкеров), закладываемых в пробиваемые в стенах отверстия. По мере демонтажа лесов анкеры легко удаляются из стены здания.
 «Ходовым» товаром являются также леса клинового типа, используемые для выполнения штукатурных, ремонтно-строительных и стекольных работ. В технологии этих лесов заложено клиновое крепление. Геометрическая схема каркаса клиновых лесов строится из модульных ячеек, неизменяемость которых обеспечивается соответствующей расстановкой горизонтальных диагоналей и наклонных раскосов. Конструкция клиновых лесов представляет собой систему стоек, ригелей, горизонтальных диагоналей, наклонных раскосов, изготовленных, как правило, из стальных труб. К их стенкам, через определенное расстояние приварены круглые фланцы, а к ригелям и горизонтальным диагоналям с двух сторон - клиновидные наконечники с пазами и прорезями. Аналогичные наконечники прикреплены шарнирно к наклонным диагоналям. При сборке лесов, эти наконечники надевают на фланцы стоек и закрепляют с помощью инвентарных клиньев, надежно фиксирующих взаимное расположение элементов. Клинья закрепляются на горизонтальных элементах и диагоналях. Инструмент монтажника - обыкновенный молоток, с помощью которого он пробивает клинья. Специальный сплав клиньев обеспечивает многократность их использования. Клинья не нужно носить в кармане или сумке - они закреплены на горизонтальных элементах и диагоналях. Клиновые леса могут нести нагрузку до 700 кг/м.кв., подниматься на высоту более 100 метров, обходить любой рельеф, устанавливаться на неровной поверхности. При кратковременных работах зачастую требуется перемещать леса вдоль фасада. В этом случае используются вышки-туры – они предназначены для производства монтажных, ремонтных и отделочных работ, как снаружи, так и внутри строений и размещения рабочих и материалов непосредственно в зоне работ. Строительные вышки-туры представляют собой пространственную сборно-разборную металлоконструкцию башенного типа, выполненную из плоских рам с лестницами. Для обеспечения жесткости конструкции, секции вышки-туры соединяются между собой диагональными связями, которые крепятся на замках рам. Нижние секции вышки-туры устанавливаются на основание, состоящее из двух опорных ригелей, соединенных между собой настилом опорного ригеля. Опорные ригели имеют винтовые опоры и колеса. Для обеспечения устойчивости, строительные вышки-туры снабжены стабилизаторами.
Строительные леса могут быть представлены несколькими видами комплектации. Полная комплектация предназначена для заказчиков, которым необходима максимальная укомплектованность лесов (в каждой секции: настилы, по два горизонтальных ограждения, отбойные доски). Неполная комплектация предназначена для тех, кому нужен наиболее экономичный вариант строительных лесов (по желанию заказчика без настилов или настилы в одном, двух рабочих ярусах). ( Пример монтажа )
Многие отечественные предприятия имеют возможность производить леса, но очень немногие могут обеспечить достойный уровень качества. Все это могло бы стать причиной невостребованности отечественной продукции. В России в настоящее время действуют ГОСТы, утвержденные еще в 70–80 гг. минувшего столетия, которым продукция отечественного производства вполне соответствует. К тому же, российский потребитель ориентирован, прежде всего, на цену, а в данном аспекте отечественный производитель выигрывает.

Одной из важнейших проблем на рынке строительных лесов остается отсутствие нормативной базы, которая регламентировала бы требования к качеству и надежности. Основной нормативный документ, которым руководствуются производители строительных лесов, — ГОСТ 27321-87 “Леса стоечные приставные для строительно-монтажных работ. Технические условия”. Этот стандарт основательно устарел, поэтому некоторые виды лесов производят, опираясь на “собственноручно” разработанные ТУ. По мнению поставщиков строительных лесов, появление новых нормативов позволило бы активизировать выполнение строительных работ. Ведь чем профессиональнее строитель, чем качественней его оборудование - тем производительнее и качественнее будет его труд.




Алексей Кудринских

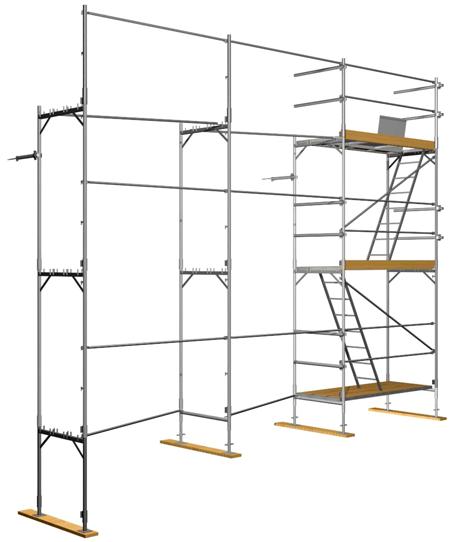

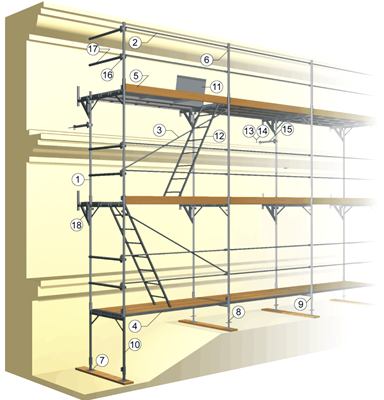

ПОЛНАЯ КОМПЛЕКТАЦИЯ (назад)

Основные элементы

N п/п  Наименование

1

Рама 200 см, d = 48 x 3,5 мм
2 Горизонтальные перила 300 см, d = 31 мм
3 Диагональный paскoc 300 см, d = 48 x 3,5 мм
4 Настил Комби 300 см
5 Отбойная доска 300 см
6 Стойка перил



Дополнительные элементы

N п/п  Наименование
7 Опорная плита 20 см
8 Шпиндель 50 см
9 Стартовая рама с болтами 38 см
10 Рама 100 см
11 Настил с проходом 300 см
12 Лестница для настила с проходом
13 Дюбельдля отверстия d = 14 мм
14 Анкерный болт 12 x 190
15 Анкерная штанга 30 см
16 Обычный замок
17 Труба оцинкованная 1 п/м
18 Консоль 30 см



НЕПОЛНАЯ КОМПЛЕКТАЦИЯ (назад)

Основные элементы

N п/п  Наименование

1

Рама 200 см, d = 48 x 3,5 мм
2 Горизонтальные перила 300 см, d = 31 мм
3 Диагональный paскoc 300 см, d = 48 x 3,5 мм
6 Стойка перил

Дополнительные элементы

N п/п  Наименование
4 Настил Комби 300 см
5 Отбойная доска 300 см
7 Опорная плита 20 см
8 Шпиндель 50 см
9 Стартовая рама с болтами 38 см
10 Рама 100 см
11 Настил с проходом 300 см
12 Лестница для настила с проходом
13 Дюбельдля отверстия d = 14 мм
14 Анкерный болт 12 x 190
15 Анкерная штанга 30 см
16 Обычный замок
17 Труба оцинкованная 1 п/м
18 Консоль 30 см



ПРИМЕР МОНТАЖА(назад)

с



Расположите горизонтальные перила вдоль фасада с шагом 2,5 м или 3,00м. Таким образом можно определить узловые точки для установки стартовых досок.

Леса - монтаж



Установите шпиндели на стартовые доски.

Леса - монтаж



Установите стартовые рамы на шпиндели.

Леса - монтаж



Установите раму и закрепите на ней с помощью фиксатора горизонтальные перила и диагональный раскос.

Леса - монтаж



Соедините рамы помощью горизонтальных перил и диагонального раскоса. С помощью уровня выровняйте положение рамы и горизонтальных перил в первом ярусе.

Леса - монтаж

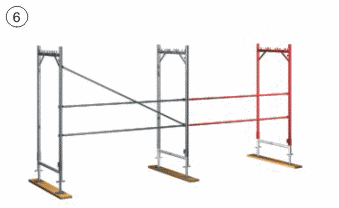

Установите следующую раму и закрепите ее горизонтальными перилами.

Леса - монтаж



Уложите настилы на рамы

Леса - монтаж

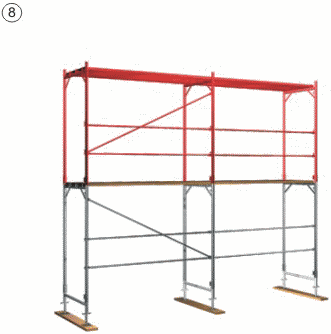

Возведите следующий ярус.

Леса - монтаж



Установите отбойную доску. Закрепите метровые трубы с торцевых сторон при помощи обычных замков для предотвращения возможного падения людей и предметов. Зафиксируйте леса анкерными креплениями на фасаде здания.

Леса - монтаж

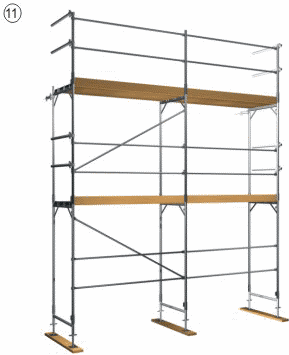

Возведите последний ярус, используя для этого стойки перил.

Леса - монтаж



Строительные леса готовы к эксплуатации.


Установка диагональных раскосов.

Диагональные раскосы

 Диагональные раскосы устанавливаются в каждой четвертой секции в противоположных направлениях.
